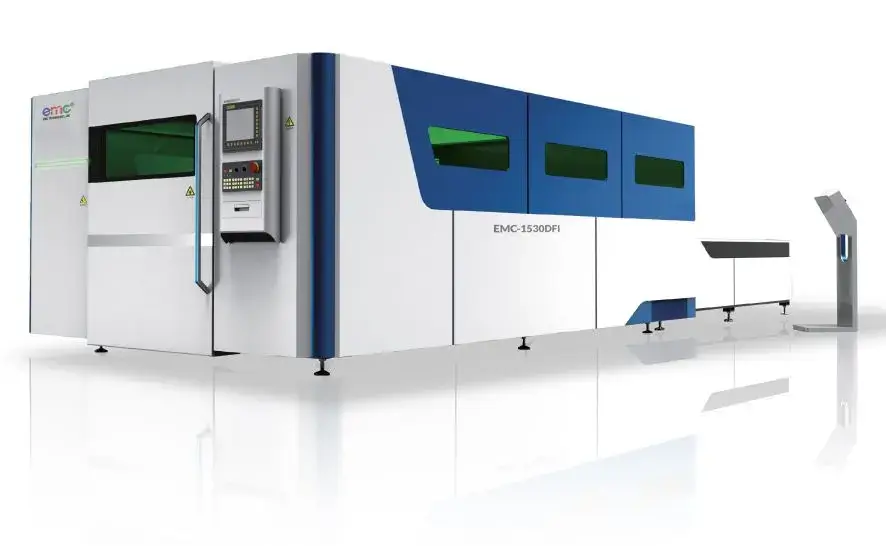

EMC-D ファイバーレーザーCNC切断機（Dシリーズ - カバーレス）
CNC切断機導入時のサポート
- 12～24ヶ月保証
- 送料無料、設置無料
- 生涯テクニカルサポート、ソフトウェア
- 5000 CNC パターン ファイルの無料アップデート
製品説明
EMC-Dファイバー レーザー CNC 切断機は、カバーのない 2 つの変換テーブルを備えた機械で、操作中の利便性を高め、顧客の不要なコストを節約することを目的としています。厚さが制限された材料の加工への応用。
モデル: EMC-1530D/ 1540D /2040D/ 2060D
電源容量: 1000W/ 1500W/ 2000W/ 3000W/ 4000W
プロモーション：導入・運用コストのサポート。
保証： 24ヶ月保証。
カテゴリー:ダブルテーブルレーザー切断機
CNC ファイバーレーザー切断機で使用されるコンポーネント
機械の重要な部品は、日本、ドイツ、フランス、スイス、台湾などの世界的に有名なブランドから輸入されています。
| ファイバーレーザー光源 | IPG – ドイツ / Trumpf – ドイツ |
|---|---|
| ラック | YYC – 台湾 |
| レール、スライダー | ボッシュ・レックスロス – ドイツ |
| ドライバー – サーボモーター | 安川電機 – 日本 |
| 遊星ギアボックス | シンポギアボックス – 日本 |
| オートフォーカスレーザー切断ヘッド | Raytools AG – スイス |
| 分配バルブシステム | ビュルケルト – ドイツ |
| 圧力調整システム | SMC-日本 |
| リレー、コンタクタ | シュナイダー – フランス |
| CNCコントローラ+制御ソフトウェア | キク科 – 中国 |
| レーザー切断ヘッド自動高さ調整装置 | BCS100 サイプレス – 中国 |
| レーザー光源を冷却するための独立した空調キャビネット | トンフェイ – 中国 |
| レーザー切断ヘッド冷却タンク | ハンズ – 中国 |
| コンピュータ用電源安定装置 | 上海 – 中国 |
| サーボモーター用絶縁トランス | 上海 – 中国 |
| 自動潤滑システム | 荀潤 – 中国 |
| Wi-Fiコネクタ | Tp-Link – 中国 |
技術仕様
| ターゲット | EMC-1530D | EMC-1540D | EMC-2040D | EMC-2060D | |
|---|---|---|---|---|---|
| 便利なサイズ | X軸（mm） | 1500 | 1500 | 2000 | 2000 |
| Y軸（mm） | 3000 | 4000 | 4000 | 6000 | |
| Z軸（mm） | 90 | ||||
| 位置精度 | X/Y軸(mm) | ±0.03 | ±0.05 | ||
| Z軸（mm） | ±0.01 | ||||
| 再現性 | X/Y軸(mm) | ±0.02 | ±0.03 | ||
| Z軸（mm） | ±0.005 | ||||
| 最高速度 | X/Y軸(m/分) | 83 | |||
| Z軸（m/分） | 30 | ||||
| 加速度（G） | 0.8 | ||||
| レーザー光源出力（Kw） | 1～4位 | ||||
| 連続労働時間（時間） | 24 | ||||
| 保護レベル | IP54 | ||||
| 総重量（T） | 10 | 12 | 16 | 23 | |
ダブルテーブルファイバーレーザー CNC 切断機の詳細な構造（D シリーズ - カバーなし）
機械ベースフレーム構造
- メインの機械フレームは完全に鋼板で作られており、機械壁は 20 mm の厚さで、機械壁に沿って内部補強設計が施されています。メインマシンテーブル2060の正味重量は約18,000Kgです。機械テーブルは、溶接の前後に慎重に焼き入れおよび焼鈍処理され、動作中の長期的な安定性を実現します。採掘時間は連続稼働で最長 30 年になります。
- 機械全体を最大 600°C の焼鈍炉に入れて、材料を均質化し、変形応力を軽減します。
- 最新の CNC フライス加工システムを備えたフライス加工および掘削機テーブル
- 排気設計: 機械テーブルは多数の独立したコンパートメントに分かれており、各コンパートメントには空気圧シリンダーで開閉するドアが付いています。切断トーチがコンパートメントに移動すると、そのコンパートメントの吸引ドアが自動的に開き、ほこりや煙の吸引効率が向上し、大型の排気ファンを使用せずにエネルギーを節約します。
- ベアリングとラックとピニオンを潤滑する自動オイルポンプ システムは、高速運転時のスライダーとラックとピニオンの寿命を延ばすのに役立ちます。
- 製品/スクラップ収集トレイが利用可能: 切断時に製品/スクラップを収集するためのガイドホイール付きトレイ
駆動制御回路
- クロスビームは、軽量、高剛性、優れた動作応答、高速加速を備えた、頑丈な高圧ダイカストアルミニウムで作られています。
- INA（ドイツ）のスライドレールとボールベアリングは、機械が耐久性に優れたスムーズで正確な動作をするのに役立ちます。
- YYC耐摩耗スパイラルラックとピニオン - 精密伝達のための台湾
- 除塵システムにより、ラックの動作がより耐久性と正確性を高めます。
- SMC スロットル バルブ システム – 日本、ソフトウェアによって空気の流れと圧力を自動的に調整します。 LEDディスプレイ、圧力が低すぎる場合に警告
- パーカー高圧バルブシステム - イタリア、窒素ガスでステンレス鋼を切断する際の高圧での安定した動作
- フランスのシュナイダー ブランドの Attomat、コンタクタ、ロールなどの電気キャビネットの主要コンポーネントは、過電流、過負荷、短絡保護などの完全な機能を備え、デバイスがより確実に動作するのに役立ちます。
- このデバイスは、高いパフォーマンスと安定性を実現するために、日本の安川モーターを使用しています。レーザー業界で広く使用されており、特にレーザー切断機に使用されています。
- この装置は、Shimpo Japan の高精度 3 秒ギア減速機を使用しています。
IPG ファイバーレーザー切断源
- レーザー光源専用の安定器が装備されており、サーボモーター専用の絶縁トランスも装備されているため、ベトナムの不安定な電力網の状況でもデバイスがより安定して動作します。
Raytools 高出力レーザー切断ヘッド – スイス。
Cypcut ソフトウェアに直接接続されたオートフォーカス テクノロジーを適用することで、ユーザーは事前にプログラムされた切断プログラムを選択するだけで、切断ヘッドが自動的に焦点を調整します。 Raytools は、ほぼ絶対的なフォーカス精度を実現するために、Yaskawa サーボ モーターを使用しています。
- 温度制御冷却水タンクは、レーザー切断ヘッドとレーザー光源の温度を常に許容レベル内に制御します。冷却水温度が高すぎる場合に警告します。 EMCレーザー切断機は、中国No.1冷却機ブランドHanのウォータークーラーを採用
- Cypcut レーザー制御システムは、金属および非金属の切断分野で広く使用されています。レーザー切断の分野で優れた性能を発揮し、多くのハイエンドユーザーに愛用されています。Wi-Fi 接続により、リモートでの確認やトラブルシューティングが簡単に行えます。
（注：製品の品質向上のため、部品が交換されることがあります）
EMC CNC 切断機を採用する利点
- EMC は、破損した場合にお客様に交換できるよう、デモ機を常に保証予備として保有しています。顧客への継続的な運用を保証します。
- EMC には、CNC 分野で長年の経験を持つ、高度なスキルを持ち、よく訓練された技術者のチームがいます。当社は、お客様から故障の通知を受け取ってから4 時間以内に機器の故障を確認し、対応するよう努めます。
- 遅くとも 3 日以内に機器を交換し、保証します (損傷が発生した場合) 。
- EMC には、IPG ファイバー レーザー ソースに損傷があった場合にドイツの IPG 専門家に直接連絡できるアカウントがあります。 IPG の専門家が直接接続してサポートします。
- EMC には独立した IT 部門があり、顧客向けにトレーニング、技術移転、運用、ソフトウェアのインストール前後のサポートを行っています。研修費用はすべて無料、研修回数や人数に制限はありません。
