EMC-1530F ファイバーレーザー切断機
CNC切断機導入時のサポート
- 12～24ヶ月保証
- 送料無料、設置無料
- 生涯テクニカルサポート、ソフトウェア
- 5000 CNC パターン ファイルの無料アップデート
製品説明
EMC レーザー切断機は、1kW ～ 30kW の容量を持つファイバー レーザー技術を使用し、高品質、高速、スムーズな切断回路で板金を切断します。特に、この機械は鉄、黒鋼、ステンレス鋼、銅、アルミニウムなど、さまざまな材料を切断できます。機械のメンテナンスコストは非常に低く、生産コストを最小限に抑えるのに役立ちます。
CNCレーザー切断機とは何ですか?
CNC レーザー切断機は、今日最も近代的な板金切断ツールです。最新のコンピュータソフトウェアによって制御されるため、精密機械加工業界で広く使用されています。現在、CNC レーザー切断方法には主に CO2 レーザーとファイバー レーザーの 2 つがあります。高度な技術により、ファイバーレーザーは徐々に古い CO2 レーザー技術に取って代わりつつあります。
ファイバーレーザー技術は、高精度の板金加工に使用されます。 1kW～30kWのファイバーレーザー出力は、ステンレス鋼、鉄、鋼、銅などの金属板の切断に適用されます。
市場にはさまざまなブランドのレーザー切断機があり、さまざまなモデルから選択できます。しかし、最も権威があり、品質の高いユニットである EMC を無視することは絶対にできません。
ハイエンドCNC EMC-FIレーザー切断機
EMC-FIレーザーカッターは、EMC社が提供するハイエンドモデルです。この機械ラインは、CNC テクノロジーと現在最も先進的なファイバー レーザー切断方法を組み合わせて採用しています。ファイバーレーザー切断機は、板金加工や精密機械加工に広く使用されています。
モデル: EMC-1530F
有効切断サイズ: 1500x3000mm
電源容量: 1000W – 1500W – 2000W – 3000W – 4000W – 6000W
重量: 5トン
保証期間: 24 か月
位置精度は通常 0.03mm 程度変動します。
最高速度83メートル/分の高速切断。
CNCレーザー切断機EMC-FIの技術仕様
製品要件に応じて、お客様は以下のレーザー切断機モデルを選択できます。
| ターゲット | EMC-1530F | EMC-1540F | EMC-2040F | EMC-2060F | |
|---|---|---|---|---|---|
| サイズ | X軸（mm） | 1500 | 1500 | 2000 | 2000 |
| Y軸（mm） | 3000 | 4000 | 4000 | 6000 | |
| Z軸（mm） | 90 | ||||
| 位置精度 | X軸（mm） | ±0.03 | |||
| Y軸（mm） | ±0.03 | ±0.05 | |||
| Z軸（mm） | ±0.01 | ||||
| 再現性 | X軸（mm） | ±0.02 | ±0.03 | ||
| Y軸（mm） | ±0.02 | ±0.03 | |||
| Z軸（mm） | ±0.005 | ||||
| 移動速度 | X/Y軸(m/分) | 75 | |||
| Z軸（m/分） | 30 | ||||
| レーザー光源出力（Kw） | 1～4 | ||||
| 加速度（G） | 0.6 | ||||
| 連続稼働時間（時間） | 24 | ||||
| 保護レベル | IP54 | ||||
| 総重量（トン） | 5 | 6.5 | 9.5 | 14 | |
EMC レーザー切断機の特別な点は何ですか?
金属レーザー切断機は、過酷な環境で長時間稼働する必要があることが多いため、使用されるコンポーネントはすべて世界クラスの品質のコンポーネントです。
EMC-FIレーザー切断機は高品質の部品を使用しています
EMC-1530F レーザーカッターは高品質のコンポーネントを使用しています。部品は日本、ドイツ、フランスの有名ブランドから調達されています。
- 安川サーボモーター – 日本。
- YYC 耐摩耗スパイラル溝ラック – 台湾。
- Burkert 高圧バルブ システム – ドイツ、窒素ガスでステンレス鋼を切断する際の高圧での安定した動作。
- 窒素ガス（ステンレス鋼を切断する場合）を開閉する高圧バルブは最大 17 ～ 20 bar の圧力があるため、ドイツの Burkert バルブのみが耐久性と信頼性を確保できます。他の安価なバルブを使用すると、高圧で動作する必要があるため、しばらくするとバルブが固まってしまいます。
- Bosch Rexroth スライドレールおよびボールベアリング – ドイツ。
- 日本製のShimpoギアボックス。
- 炭素鋼を切断するときに酸素ガス圧力を 0.3 - 10 bar に調整する日本の SMC 圧力レギュレータ。ソフトウェアにより空気の流れと圧力を自動調整します。
- Attomat、コンタクタ、リレーなどの電気キャビネットの主要コンポーネントは、フランスの Schneider ブランド製です。過電流、過負荷、短絡保護などの完全な機能により、デバイスの動作の信頼性が向上します。
- RayTools レーザー切断ヘッド – スイス。
- ドイツの IPG ファイバー レーザー ソースは、レーザー切断機の第一の選択肢です。
レーザー切断機の詳細構成
| ファイバーレーザー光源 | IPG – ドイツ / Trumpf – ドイツ |
|---|---|
| ラック | YYC – 台湾 |
| レール、スライダー | ボッシュ・レックスロス – ドイツ |
| ドライバー – サーボモーター | 安川電機 – 日本 |
| 遊星ギアボックス | シンポギアボックス – 日本 |
| オートフォーカスレーザー切断ヘッド | Raytools AG – スイス |
| 酸素分配バルブシステム | ビュルケルト – ドイツ |
| 圧力調整システム | SMC-日本 |
| リレー、コンタクタ | シュナイダー – フランス |
| CNCコントローラ+制御ソフトウェア | キク科 – 中国 |
| レーザー切断ヘッド自動高さ調整装置 | BCS100 サイプカット – 中国 |
| レーザー光源を冷却するための独立した空調キャビネット | トンフェイ – 中国 |
| レーザー切断ヘッド冷却タンク | ハンズ – 中国 |
| コンピュータ用電源安定装置 | 上海 – 中国 |
| サーボモーター用絶縁トランス | 上海 – 中国 |
| 自動潤滑システム | 荀潤 – 中国 |
| Wi-Fiコネクタ | Tp-Link – 中国 |
レーザー切断テーブルは慎重に熱処理されています
機械テーブルは機械の安定性を左右する重要な要素です。したがって、高品質のレーザー切断機は次の要素を満たす必要があります。
メインマシンフレームは、機械壁に沿って内部補強設計が施された厚さ 20 mm の鋼板で作られています。
機械テーブルは、溶接前に慎重に焼き入れおよび焼鈍処理され、動作中の長期的な安定性を実現します。最後に、機械テーブルは精度を保つために CNC ミリングされ、機械的なエラーを回避します。
機械の重量は振動を避けるために十分でなければなりません。一般的な 1500 x 3000mm CNC レーザー切断機の重量はわずか 3 トン程度ですが、 EMC レーザー切断機の 重量は最大5 トンです。
排気設計
レーザー切断機のワークピース支持テーブルはいくつかの独立した区画に分かれており、各区画には空気圧シリンダーを使用して開閉するドアが付いています。切断トーチがコンパートメントに移動すると、そのコンパートメントの吸引ドアが自動的に開き、ほこりや煙の吸引効率が向上するため、大型の排気ファンを使用する必要がありません。
ベアリングとラックとピニオンを潤滑する自動オイルポンプ システムは、高速運転時のスライダーとラックとピニオンの寿命を延ばすのに役立ちます。
製品/スクラップ収集トレイが利用可能: トレイには、切断時に製品/スクラップを収集するためのガイド ホイールが付いています。EMC レーザー切断機テーブルは、最新の CNC フライス加工システムによってフライス加工および穴あけ加工されます。
高品質ファイバーレーザー切断源
最も広く使用されているファイバーレーザー切断機は、ドイツの IPG レーザー ソースです。 IPG レーザー ソースの一般的な出力は 1000W から 6000W です。IPGはドイツのレーザー ソース サプライヤーであり、信頼性が高く、世界で最も有名なレーザー ソース サプライヤーです。電源はコンパクトに設計されており、1000Wを超える電源には冷却用のエアコンが別途設置されます。
さらに、EMC は 12,000W、15,000W、20,000W、30,000W などの高出力レーザー ソースも提供しています。レーザー光源には、個別の電圧レギュレータと水冷タンクが装備されています。ウォータークーラーは温度調節に役立ち、レーザー切断ヘッドとレーザー光源の温度を常に許容レベル内に制御します。冷却水温度が高すぎる場合に警告します。 YLR シリーズ レーザー ソースは IPG の新世代の高出力で、理想的なビーム品質、光ファイバー、電気伝送を提供します。その利点は次のとおりです。
- 高い信頼性と長寿命。
- メンテナンスフリーの操作。
- モジュラー設計、「プラグアンドプレイ」。
- コンパクトで設置も簡単。
- ダイオード寿命 100,000時間（12年に相当）

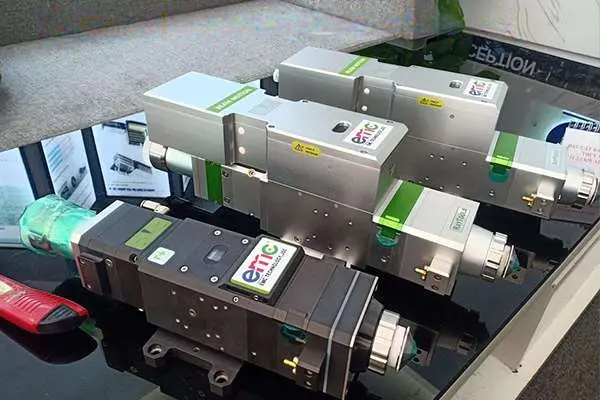

スイス製のRayTools AGレーザー切断ヘッド
EMC レーザー切断機は高品質の Raytools 切断ヘッドを使用します。Cypcut ソフトウェアに直接接続されたオートフォーカス機能 (自動ダイナミックフォーカス調整) により、作業者が簡単に操作できるようになります。オートフォーカスは安川サーボモーターを使用してフォーカスを正確に調整し、他のカッティングヘッドよりも高いカッティング品質を実現します。
Raytools 切断ヘッドには、酸素 (O2) 切断用のシングルフランジ ノズルと N2 切断用のダブルフランジ ノズルが装備されています。切断トーチは、冷却システムを備えた循環水によって冷却されます。 Raytools には、切断ヘッドを保護し、耐衝撃性があり、分解と使用が簡単な高度な静電容量センサーがあります。切断ヘッド保護システムは、切断トーチを自動的に開閉します。切断時にはシステムが開き、機械が停止するとシステムが閉じます。
RayTools カッティングヘッドの仕様
| ソース | スイス |
|---|---|
| 焦点レンズ | 30*100メートル |
| 下部ミラー保護 | 27.9×4.1m |
| ブランド名 | レイツール |
| 接続 | クブ |
| 容量 | 2000W |
| 最大切断ガス圧力 | 25Bar |
| 総重量 | 2.5kg |
| 冷却システム | あり |
EMCレーザー切断機は高剛性X軸を採用
X 軸クロス ビーム: 完全に鋳造アルミニウムで作られ、その後フライス加工されています (アルミニウム プロファイルで作られていません)。鋳造アルミニウムにより、クロスビームは高剛性、高柔軟性となり、大きな圧力にも耐えることができます。クロスビームの重量が比較的軽いため、特に高速動作時に X 軸が柔軟に動くことができます。
さらに、EMC が X 軸に使用しているスライダーはドイツの Bosh Rexroth 製で、機械の耐久性、スムーズさ、正確さの向上に貢献しています。高品質のスライドにより、レーザー切断機が高速で動作しているときでも最良の状態が維持されます。
スマートY軸設計のCNCレーザー切断機
CNC レーザー切断機の Y 軸レールは45 度の角度で設計されており、ワークピースを 2 方向に押しやすくなっています。
傾斜レールは、平坦なレールと比較して、切断スラグが保護カバーに飛び散るのを防ぎ、保護カバーの損傷を最小限に抑え、伝送システムを長期間安定させるのに役立ちます。
Y軸には、高精度、高速移動、大きな負荷に耐えることができ、長寿命の台湾製YYC耐摩耗スパイラル溝ラックが装備されています。

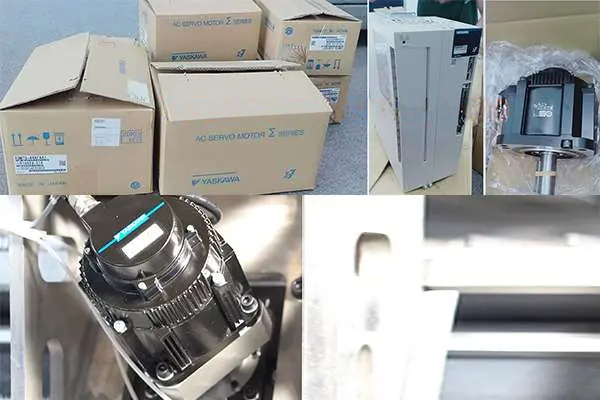

安川サーボモータを使用したファイバーレーザー切断機
EMC CNC レーザー切断機は、有名な日本のブランドである安川サーボモーターを採用しています。安川サーボモーターは非常に高い性能と安定性を備えており、レーザー切断業界で広く使用されています。
サーボモーターは、機械の加速を速め、スムーズに動作させながらも、極めて正確な切断ラインを確保するのに役立ちます。
EMC CNCレーザー切断機の制御システム
EMC レーザー切断機は、金属および非金属切断分野で広く使用されている Cypcut 制御システムを使用します。多数のハイエンドユーザーを抱える金属レーザー切断の分野で優れた性能を発揮するため。リモートテストとトラブルシューティングを簡単に行うための Wi-Fi 接続。 AI、DXF、PLT、Gerber などのファイル形式をサポートします。グラフィック データ形式。Mater Cam、Type3、Wen Tai などの生のソフトウェアを国際標準の G コードとして受け入れます。
BCS100 独立型静電容量式高さコントローラー。 BCS100 は、高性能な容量性高さ装置であるレーザー切断ヘッド制御に適用される閉ループ制御方式です。他の製品と同様の通常のコントロールに加えて。 BCS100 は独自のイーサネット通信インターフェイス (TCP/IP プロトコル) も提供しており、CypCut ソフトウェアと連携して、段階的な追跡とセグメント化、エッジカット、パンチング、穿孔などを行うことができます。BCS100 はクローズドポジション位置決めアルゴリズムを採用しており、速度と精度は国内外の同様の製品よりも優れています。
レーザー切断機はどの業界に応用できますか?
CNC レーザー切断機は多くの業界で使用されています。これは今日最も近代的な機械ラインであるため、その応用可能性は極めて高いです。
- 建築におけるパターンの切断、門、階段、手すり、間仕切りなどのパターンの切断に応用します。
- ランプ、美術絵画、金属材料などの錬鉄製品の切断に使用します。
- 高精度部品の切断用途。
- 機械製造、自動車製造、医療業界、精密なディテールを備えた広告向けの切削製品の用途。
EMC-1000W ファイバーレーザー切断機の製品
EMC-1000W ファイバーレーザー切断機の製品
緊急交換用レーザー切断電源
EMC は、損傷が発生した場合に顧客が交換できるように、保証バックアップとしてデモ用レーザー ソースを常に用意しています。顧客への継続的な運用を保証します。
EMC には、CNC 分野で長年の経験を持つ、高度なスキルを持ち、よく訓練された技術者のチームがいます。当社は、お客様から故障の通知を受け取ってから 4 時間以内に機器の故障を確認し、対応するよう努めます。
遅くとも 3 日以内に機器を交換し、保証します (損傷が発生した場合)。
EMC には、IPG ファイバー レーザー ソースに損傷があった場合にドイツの IPG 専門家に直接連絡できるアカウントがあります。 IPG の専門家が直接接続してサポートします。
EMC には独立した IT 部門があり、顧客向けのレーザー切断機の設置前後のトレーニング、技術移転、操作、ソフトウェアをサポートしています。研修費用はすべて無料、研修回数や人数に制限はありません。
製品の品質について
EMC が提供する「レーザー切断機」は、CO-CQ 認証を完備したメーカーから直接輸入されており、設置されている CNC コンポーネントが最高のタイプであることを保証しています。
技術レベル
EMC の技術的専門知識は最高レベルです。 EMC 技術者は国内外で広範囲にわたるトレーニングを受けます。海外のCNC切断機技術研修コースに定期的に参加しています 。
CNC 分野の経験豊富なエンジニアのチームを擁し、世界有数のレーザー機械メーカーに研修に派遣されています。 EMC は、顧客への献身的な姿勢で、常にすべての顧客に最高のサービスとテクノロジーを提供することに尽力しています。
- エンジニアのチームは計画的かつ慎重に設置を行い、レーザー切断機が常に最良の状態で動作することを保証します。
- エンジニアのチームが、思慮深く、細心の注意を払って、熱心に顧客をトレーニングします。お客様が常に機械の特徴と機能を最大限に活用できるように支援します。
- エンジニアのチームが定期的に機械をメンテナンスし、発生する可能性のある問題を迅速に処理します。 24時間365日のテクニカルサポート。顧客の作業が中断されないようにします。
評判について
EMC は CNC 分野で 10 年の経験を持ち、数百台のレーザー切断機を含む、あらゆる種類の CNC 切断機を 1,000 台近く保有しています。 EMCはこれまで全国で約1000台を導入してきました。
EMC は、CNC 切断機の提供分野で 10 年の経験を持つ名門ブランドであることを誇りに思っています。EMC は、科学技術省が主催する 2017 年に消費者投票で選ばれた「信頼できるブランド- 高品質の製品 - 献身的なサービス」企業です。
